O primeiro que recebi apresentou problemas no aúdio quando em Tx em AM como pode ser visto no vídeo:
O problema do roger beep já era conhecido, mas o áudio sumir em AM e os 30W de saída de RF eram realmente anormais. O vendedor trocou o rádio por outro.
Chegou o outro rádio por aqui e infelizmente apresentou o mesmo problema e resolvi o deixar encostado.
Outro dia conversei com um conhecido aqui da cidade sobre o defeito da potência anormal em AM e a ausência do áudio e ele comentou que poderia ser o TIP 36 esquentando muito.
Como eu não iria ficar nesse de enviar novamente o rádio para o vendedor eu resolvi abrir o rádio e para minha surpresa o material que isola o TIP 36 e a saída de RF do chassis do rádio estava todo quebrado comprometendo a transferência térmica sobre aquecendo os componentes.
Aparentemente na hora da montagem os montadores apertaram até "sair sangue" danificando os isolantes.
O isolante branco, que mais parece ser uma cerâmica foi substituído por esse último isolante cinza da foto.
O rádio até funcionaria, mas os componentes iriam esquentar muito mais e teriam a vida útil encurtada e muito.
Fica o conselho: Verifique o material condutor térmico isolante do TIP 36 e da saída de RF e não esquece de verificar se os componentes continuam isolados da carcaça do rádio.
Já com os novos isolantes condutores térmicos.
Saída ainda com os isolantes condutores térmicos originais.
Logo após que instalei os isolantes condutores térmicos eu resolvi medir a temperatura do TIP 36 que chegaram aos incríveis 96oC com Tx em AM a plena potência, mas o TIP 36 tem temperatura de ruptura de junção de 150oC, se não me engano.
O chassis do Voyage BR 9000 não é de alumínio como em outros rádios e isso dificulta a dissipação de calor gerada pelo TIP 36 afetando diretamente a vida útil dos outros dois semicondutores que dividem a lateral do rádio com ele.
Achei que fosse um problema do rádio, pensei substituir o TIP 36 por um similar, mas de maior potência.
Encontrei uma modificação que seria remover o TIP 36 do local original e o instalar próximo ao dissipador ajudando a o refrigerar.
No meu caso por enquanto vou preferir utilizar baixa potência quando transmitindo em AM e FM.
Quanto a construção mecânica do rádio achei bem mal projetada:
Carcaça de aço galvanizada de baixa qualidade;
Carcaça de aço galvanizada tem baixa dissipação de calor;
Isolantes dos semicondutores ruins, não tem bom contato mecânico com o chassis do rádio, a luz passa entre o componente e o chassis do rádio. Imagina a transmissão térmica então...
A pasta térmica entre o dissipador e o chassis do rádio não é uniforme;
Soldas da placa do rádio com aspecto fosco, creio que facilitando o aparecimento de mau contatos devido a solda fria;
Não possui controle do ganho do microfone;
Controle de potência atua somente em AM e FM;
O modelo que possuo também não funciona a função do PA,
ou seja o amplificador externo de áudio.
Não possui controle do ganho do microfone;
Controle de potência atua somente em AM e FM;
O modelo que possuo também não funciona a função do PA,
ou seja o amplificador externo de áudio.
Tomada de alimentação de baixa qualidade veja o que aconteceu com a do meu rádio:
Um dos pinos saiu, pelo menos não foi o negativo ou o positivo.
Foto do da área onde o dissipador é instalado, como pode ser visto nas fotos abaixo a pasta térmica não está espalhada sobre toda a área de contato do dissipador com a carcaça do rádio.
Bom em meu juízo perfeito eu não utilizaria esse rádio em instalações móveis e também não o utilizaria sem antes verificar a integridade dos isolantes do TIP36 e da saída do rádio.

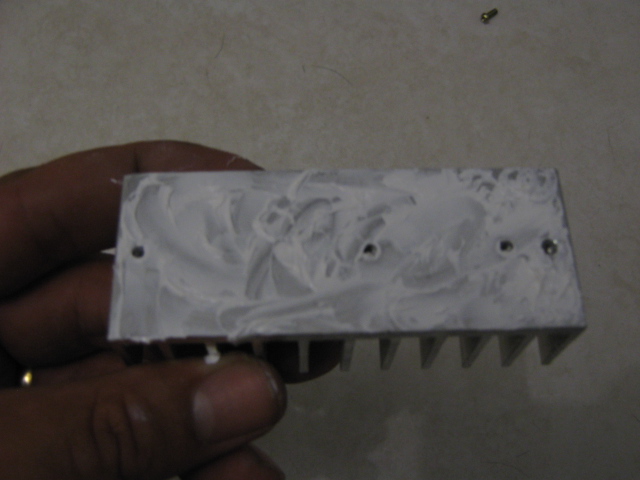

Foto do dissipador agora com bastante pasta térmica, ainda sem estar espalhada de maneira uniforme.
Outra coisa que eu fiz foi instalar internamente 03 pequenos dissipadores de alúminio na área próxima onde esta instalado o TIP36 para ajudar na dissipação do calor como pode ser visto na foto:
Bom em meu juízo perfeito eu não utilizaria esse rádio em instalações móveis e também não o utilizaria sem antes verificar a integridade dos isolantes do TIP36 e da saída do rádio.
O rádio é muito bonito com certeza, tem recursos que nenhum outro em sua faixa de preço possui, mas precisa de "cuidados especiais" e acima de tudo é SMD, caso seu rádio apresente problemas, não o leve a nenhum "palitador" com um ferro de solda com potência de 40W.hihihihihi
Quer resetar seu rádio as condições de fábrica?
Ligue o rádio com a tecla FUNC+SCAN pressionadas ao mesmo tempo.
Xiiii! resetei o rádio e agora desabilitou as outras bandas ficando apenas com 80 canais.....
Não se preocupe: Ligue o rádio pressionando o botão CLARIFIER que irá aparecer BR, basta você girar o botão da frequência que irá aparecer ALL, então aperte mais uma vez o botão do CLARIFIER que seu rádio irá iniciar novamente, mas só que agora com todas as bandas habilitadas.
Se você ligar o rádio pressionando NB ANL, aparecerá TEST no display e apenas 3 canais estarão disponíveis:
Canal 1 25.625MHz, Canal 2 27.860MHz e Canal 3 30.095MHz,para retornar ao normal, basta desligar o rádio.
A frequência de 25.625MHz é a mais baixa que o rádio "alcança", 27.860MHz é a metade da frequência de cobertura do rádio e 30.095MHz é a frequência mais alta que o rádio "alcança".
Quer ir a 10 metros com seu rádio????
Fácil, simplesmente ponha seu rádio na banda "F" e vá girando o "CLARIFIER" até atingir a frequência desejada.
Quer o offset para repetidoras em FM???
Basta modificar a frequência de Tx no "CLARIFIER", mas para isso
tem que estar habilitado no rádio a função do "CLARIFIER" atuar somente na frequência de Tx.
Programação???? Baixei o soft fornecido por um vendedor do rádio no Ebay, mas não funcionou.
Tentei várias combinações de botões apertados, tentei no modo "test" como descrito aqui no artigo, mas não obtive sucesso.
A interface não consegue conectar com o rádio.
Busquei em muito sítios da internet, mas não obtive sucesso na busca infelizmente...
A frequência de 25.625MHz é a mais baixa que o rádio "alcança", 27.860MHz é a metade da frequência de cobertura do rádio e 30.095MHz é a frequência mais alta que o rádio "alcança".
Quer ir a 10 metros com seu rádio????
Fácil, simplesmente ponha seu rádio na banda "F" e vá girando o "CLARIFIER" até atingir a frequência desejada.
Quer o offset para repetidoras em FM???
Basta modificar a frequência de Tx no "CLARIFIER", mas para isso
tem que estar habilitado no rádio a função do "CLARIFIER" atuar somente na frequência de Tx.
Programação???? Baixei o soft fornecido por um vendedor do rádio no Ebay, mas não funcionou.
Tentei várias combinações de botões apertados, tentei no modo "test" como descrito aqui no artigo, mas não obtive sucesso.
A interface não consegue conectar com o rádio.
Busquei em muito sítios da internet, mas não obtive sucesso na busca infelizmente...
Caso vocês descobrirem algo de novo, por favor não esqueçam de mim.
Bom pessoal, essa é minha impressão pessoal do rádio e creio que os Hannover, Aquário, Anytone e etc não devem ficar muito longe disso.
No mundo informações que temos hoje, espero que essa seja útil a muitos de vocês.
Quando eu "espetar" o rádio a uma antena de verdade eu venho aqui contar como foi.
73 a todos de Marcio-PY1MV.
